客户名称：中联重科

项目名称：水幕式喷漆烘干线

项目简介：

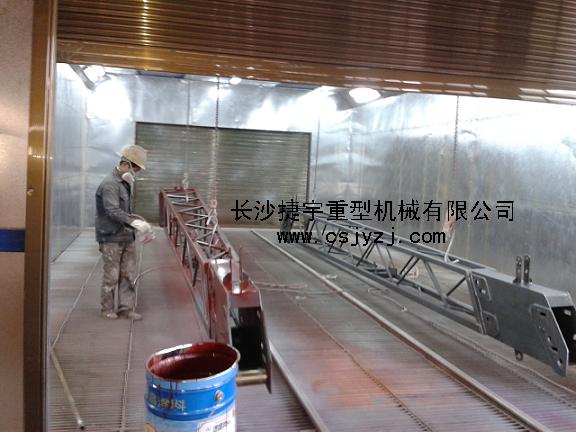

项目地址位于长沙县榔梨工业园，本设备主要用于对起重机桁架表面的喷漆烘干处理。

本设备由以下几个功能部分组成：底漆室、面漆室、漆雾捕集系统、漆泥处理系统、排

风系统、供水系统、烘干系统、工件输送系统、照明及电气控制系统等组成。

    喷漆室工作原理：

  喷漆时漆雾进入喷漆区，空气采用自然进风全降式，向下流动使喷漆室工作区内成微负压，

墙体侧配置溢流管道，水流沿着墙体均匀流至室体一侧的蓄水池，喷漆后的漆雾微粒不会留

在两侧墙体及空气中，而直接进入室体下部两侧经水首次过滤后排入蓄水池，蓄水池对含油

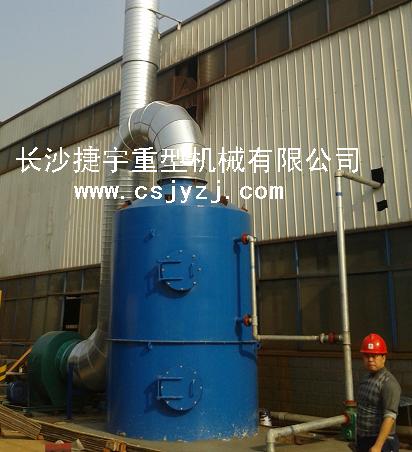

漆的水经过过滤再由水泵循环供水。在蓄水池上方设有喷淋水幕除尘器，气体中的油漆经二

次过滤又排回蓄水池，而滤去喷漆过程中产生的有害漆雾微粒，气体经过喷淋系统上方的活

性炭吸附其中的苯系物等有机溶剂的处理，最后气体通过排风机达标排放。

  漆雾捕集系统：

    本系统漆雾采用三级过滤，由2套水泵、溢流管、水管路、水幕除尘器及活性碳装置组成。

 1、墙体上部的溢流装置形成水幕流完成一级过滤；

 2、水幕除尘器完成二级过滤；

 3、除尘器内的活性炭完成漆雾的三级过滤。
